沖壓連接器端子是通過模具沖壓而成，經沖壓加工后的端子只是素材，必須經過電鍍后才能用在連接器上，以下針對鍍金工藝作以下分解。

沖壓連接器端子鍍金工藝分類：浸鍍/微型浸鍍、刷鍍、點鍍、輪鍍、貼鍍

普通浸鍍：

通常用于電鍍Gold Flash 的產品，通過調整鍍槽內定位支架的高度，控制鍍件浸入鍍液的深度，以獲得預定的鍍金區域。可與其它工藝組合使用，滿足較為復雜的鍍金規格需求。

微型浸鍍：

鍍金范圍的針對性更強，尤其適用于結構較為復雜端子SMT部位的鍍金需求。較普通浸鍍工藝，可減少不必要鍍金區域的成本浪費；亦能滿足刷鍍無法實現的鍍金效果。適宜電鍍端子的群體如下：

刷鍍接觸：

在直流電源的作用下，使用鍍液中的金屬離子還原、沉積在陰極鍍件的預定部位。單一設備可實現單面局部鍍金，亦可多臺組合使用滿足復雜的鍍金要求。該工藝依據《電鍍工程圖》來調整鍍金位置，需求端子素材連續性的平整度良好，否則易出現鍍金不完整、位置偏移以至完全漏鍍的異常現象。適宜電鍍端子的群體如下：

點鍍：

該工藝通常適用于局部精確鍍金的產品，依據被鍍產品的外觀形狀及電鍍區域需求，預先開立專用模具以實現對產品指定部位的連續性精確電鍍；此工藝電鍍品質穩定性良好，精確度高而可避免大福的鍍金成本浪費。通過模具組合可獲得雙面的、多個部位面不同規格的鍍層。該工藝依據電鍍工程圖紙而確定鍍金位置，需求素材無變形、扭曲等現象，否則易出現漏鍍、電鍍區域異常等 情形，影響品質穩定性。適宜電鍍端子的群體如下：

輪鍍：

此鍍金工藝適用于平面端子（板材）的局部選擇性鍍金或全部鍍金。通過組合皮帶將非電鍍區域進行遮蔽，在直流電源的作用下，使底部噴射液中的金屬離子還原、沉積在陰極鍍件的未遮蔽區域。通過多臺設備組合使用，可滿足多元化的鍍金區域及厚度規格的需求。該工藝依據《電鍍工程圖》來調整鍍金位置或區域，需求素材無弧度，扭曲等異常情形，否則易出現鍍金不完整、偏移或鍍層厚度異常的現象。

貼鍍：此鍍金工藝通常適用于局部連續性精確鍍金的產品。運用貼鍍?cè)O(shè)備將產品表面不需電鍍的區域貼上一層專用的特殊材質薄膜，再通過與其它鍍金工藝（如輪鍍等）的組合，實現產品預定部位（外露）的精確電鍍。該工藝穩定性良好、調試精度高，可明顯減少非預定區域的鍍金成本浪費并提供完美的鍍層外觀。

通過以上工藝加工，預防了素材產品的氧化，增加焊錫性，增加耐磨性，直接提高了線路的電傳導能力，延長了沖壓連接器端子的壽命.

東莞市禾聚精密電子有限公司是一家專業的沖壓件生產廠家，擁有沖床原裝進口（臺灣和日本）設備：端子沖壓精度等級高(沖孔精度正負0.01MM)，沖速快（SPM1500） 。具備超一流的沖壓連接器端子模具等加工設備，產自：日本、美國、瑞士等國家，模具整體精度達到正負0.002MM，使用壽命達到三億次以上。

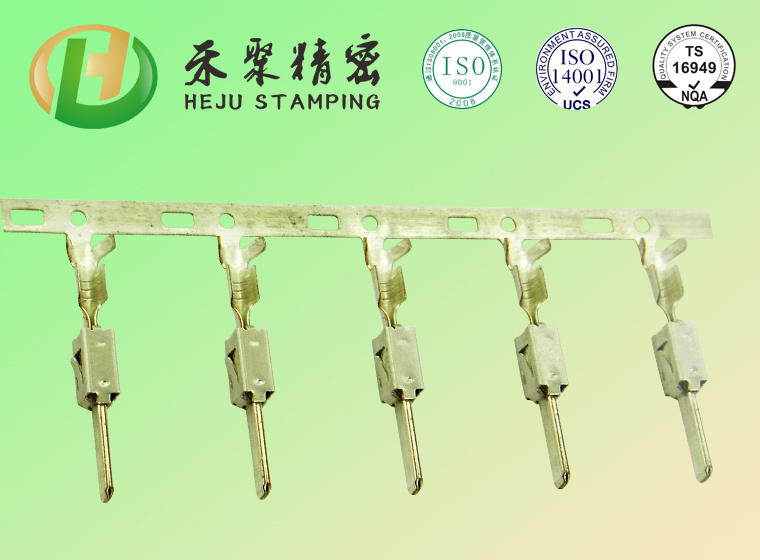

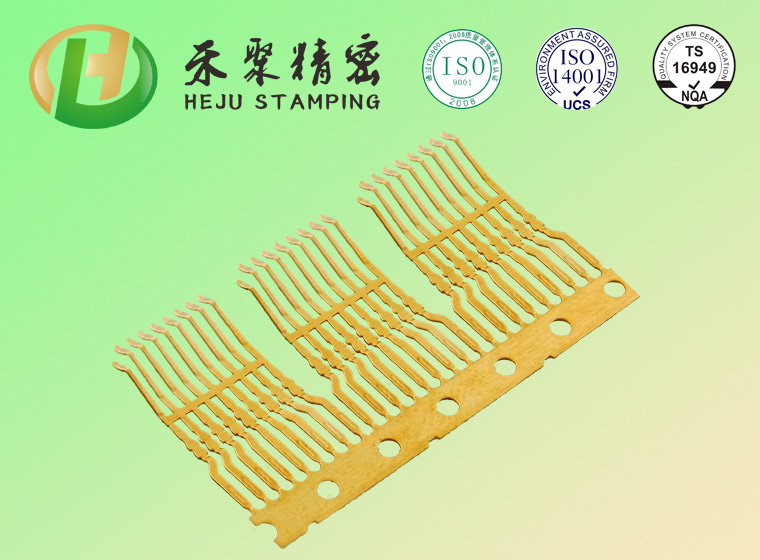

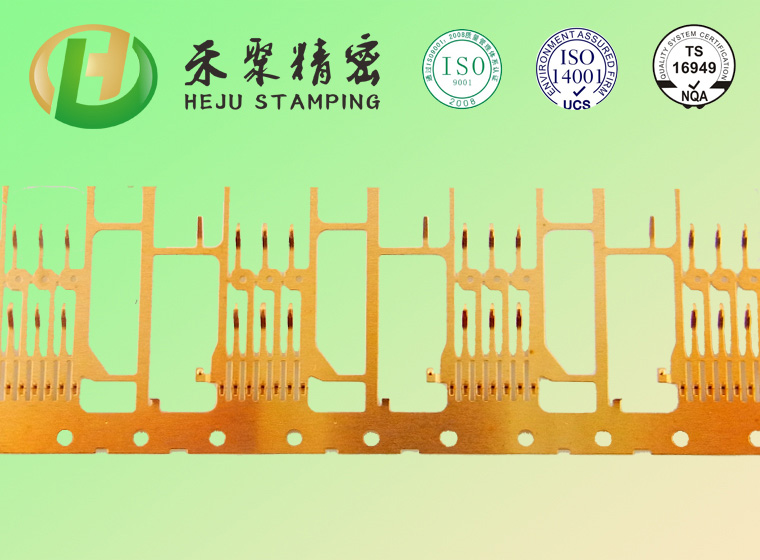

                        接線端子                                                      接線端子                                                         接線端子
